GEP SC42-2008A-B001 Power Distribution Modeule 96-Way 280 Footprint, Sealed, Black
Original price
$24.20
-
Original price
$24.20
Original price
$24.20
$24.20
-
$24.20
Current price
$24.20

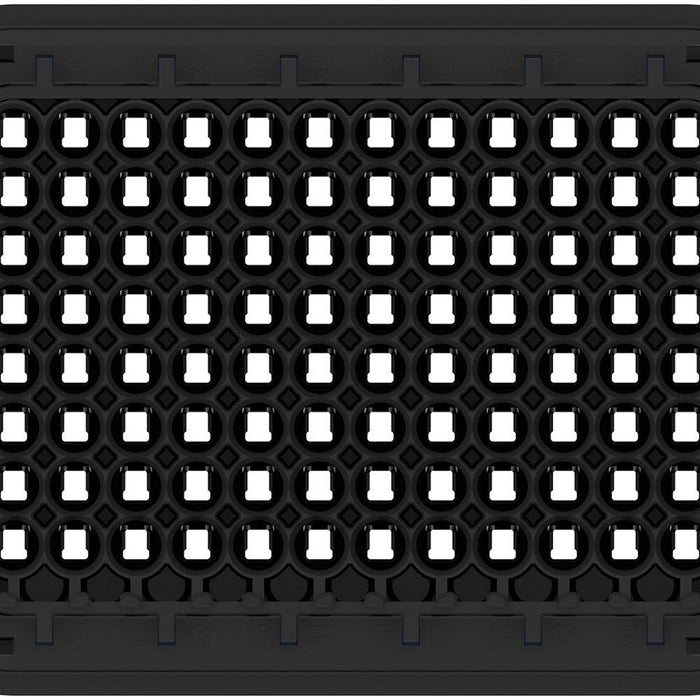

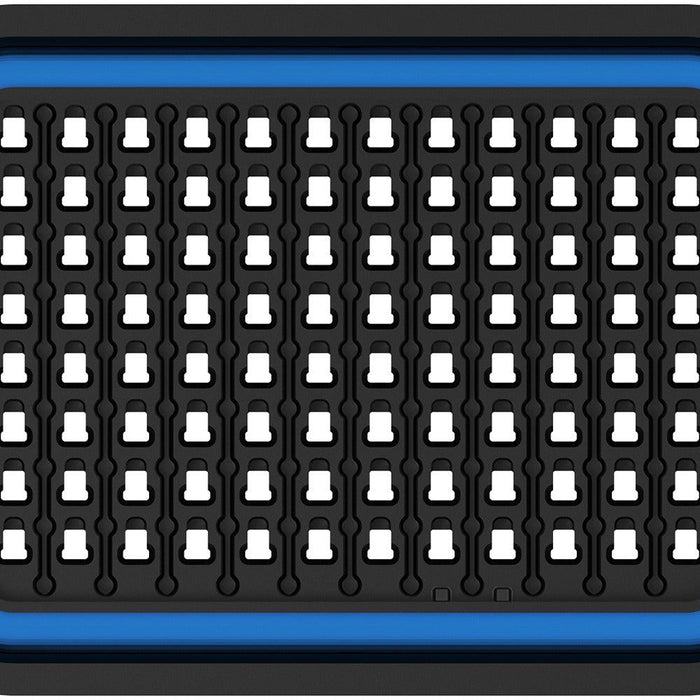

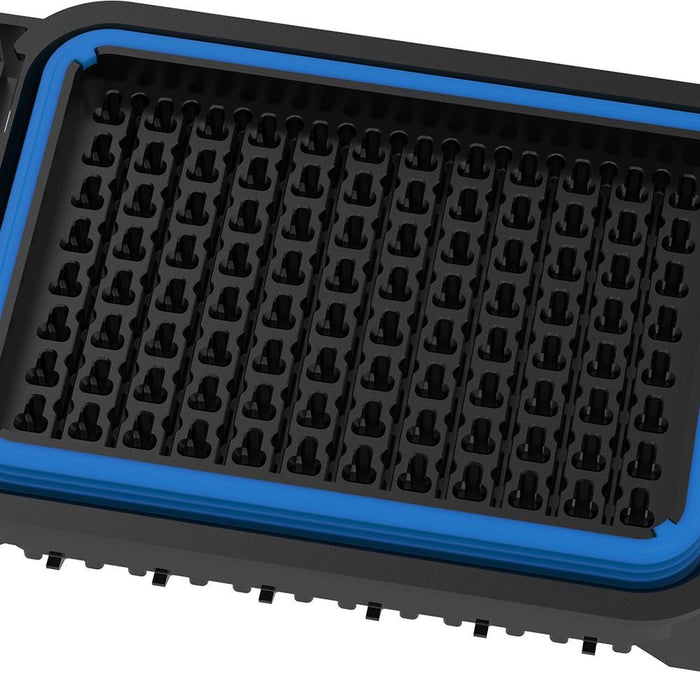

GEP Power Products SC42-2008A-B001 is a sealed, 96-cavity module. These power distribution modules can be ganged or stacked to create a custom-sealed power distribution center.
GEP SC42-2008A-B001 Details:
| Product Type: | Power Distribution Module |
| Minimum Order Qty: | 1 piece |
| Part Number | SC42-2008A-B001 |
| Number of cavities: | 96 |
| Product Family: | 2.8 Series |
| Sealed/Unsealed: | Sealed IP67 & IP66 |
| Gender: | Female |
| Color: | Black |
| Compliance: | RoHS, REACH |
Associated Components
Associated components are sold separately
| Part No. | Description |
| PDM-UCP | Cover, Plain |
| PDM-UC | Cover, GEP Logo |
| PDM-UTI | Terminal Position Assurance (TPA) 6 pcs reqd per PDM |
| PDM-TMC | Mounting U Sprint nut clip, M6-1.0, 4 pcs required per PDM |
| PDM-SCT | Tether for Cover attachment, 1 pc reqd per PDM |
| PDM-TK | Diode Key, Red |
Terminals & Wire Seals
Terminals and seals are sold separately
| Part No. | Description |
| CID400-2.8-FS2 | Female, Metri-Pack 280, 0.5 -1.0 mm², Tin (Aptiv 12077411 Original) |
| CID400-2.8-FS3 | Female, Metri-Pack 280, 2.0-3.0 mm², Tin (Aptiv 12129493 Original) |
| CID400-2.8-FS4 | Female, Metri-Pack 280, 5.0 mm², Tin (Aptiv 12077413 Original) |
| CID1471 | Seal, 0.9 - 1.7 mm wire insul. dia., Redish Brown, Silicone |
| CID1389 | Seal, 1.6 - 2.4 mm wire insul. dia., Violet, Silicone |
| CID1143 | Seal, 2.0 - 3.4 mm wire insul. dia., Green, Silicone |
| CID1510 | Seal, 2.4 - 3.1 mm wire insul. dia., Gray, Silicone |
| CID1144 | Seal, 2.9 - 3.85 mm wire insul. dia., Blue, Silicone |
| CID1380 | Cavity Plug, Green |
Fuses
Fuses are sold separately
| MTA PN | DESCRIPTION |
| 0705090 | 2A MiniVAL Fuse, Gray |
| 0705100 | 3A MiniVAL Fuse, Violet |
| 0705101 | 4A MiniVAL Fuse, Pink |
| 0705110 | 5A MiniVAL Fuse, Gray |
| 0705120 | 7.5A MiniVAL Fuse, Gray |
| 0705130 | 10A MiniVAL Fuse, Gray |
| 0705140 | 15A MiniVAL Fuse, Gray |
| 0705150 | 20A MiniVAL Fuse, Gray |
| 0705160 | 25A MiniVAL Fuse, Gray |
| 0705170 | 30A MiniVAL Fuse, Gray |
Relays
Relays are sold separately
| Part No. | Description |
| MAT-S-112-A | 280 Half Micro Relay, Sealed, SPST, 12Vdc, No Suppression |
| MAT-S-112-A-R | 280 Half Micro Relay, Sealed, SPST, 12Vdc, Resistor Suppression |
| MAT-S-112-A-D1 | 280 Half Micro Relay, Sealed, SPST, 12Vdc, Diode Suppression |
| MAS-S-112-A | 280 Micro Relay, Sealed, SPST, 12Vdc, No Suppression |
| MAS-S-112-A-R | 280 Micro Relay, SPST, Sealed, 12Vdc, Resistor Suppression |
| MAS-S-112-A-D1 | 280 Micro Relay, SPST, Sealed, 12Vdc, Diode Suppression |
| MAS-S-112-A-D2 | 280 Micro Relay, SPST, Sealed, 12Vdc, Diode Suppression |
| MAS-S-112-C | 280 Micro Relay, SPDT, Sealed, 12Vdc, No Suppression |
| MAS-S-112-C-R | 280 Micro Relay, SPDT, Sealed, 12Vdc, Resistor Suppression |
| MAS-S-112-C-D1 | 280 Micro Relay, SPDT, Sealed, 12Vdc, Diode Suppression |
| MAS-S-112-C-D2 | 280 Micro Relay, SPDT, Sealed, 12Vdc, Diode Suppression |
| MAS-S-124-A | 280 Micro Relay, SPST Sealed, 24Vdc, No Suppression |
| MAS-S-124-A-R | 280 Micro Relay, SPST, Sealed, 24Vdc, Resistor Suppression |
| MAS-S-124-A-D1 | 280 Micro Relay, SPST, Sealed, 24Vdc, Diode Suppression |
| MAS-S-124-A-D2 | 280 Micro Relay, SPST, Sealed, 24Vdc, Diode Suppression |
| MAS-S-124-C | 280 Micro Relay, SPDT Sealed, 24Vdc, No Suppression |
| MAS-S-124-C-R | 280 Micro Relay, SPDT, Sealed, 24Vdc, Resistor Suppression |
| MAS-S-124-C-D1 | 280 Micro Relay, SPDT, Sealed, 24Vdc, Diode Suppression |
| MAS-S-124-C-D2 | 280 Micro Relay, SPDT, Sealed, 24Vdc, Diode Suppression |
